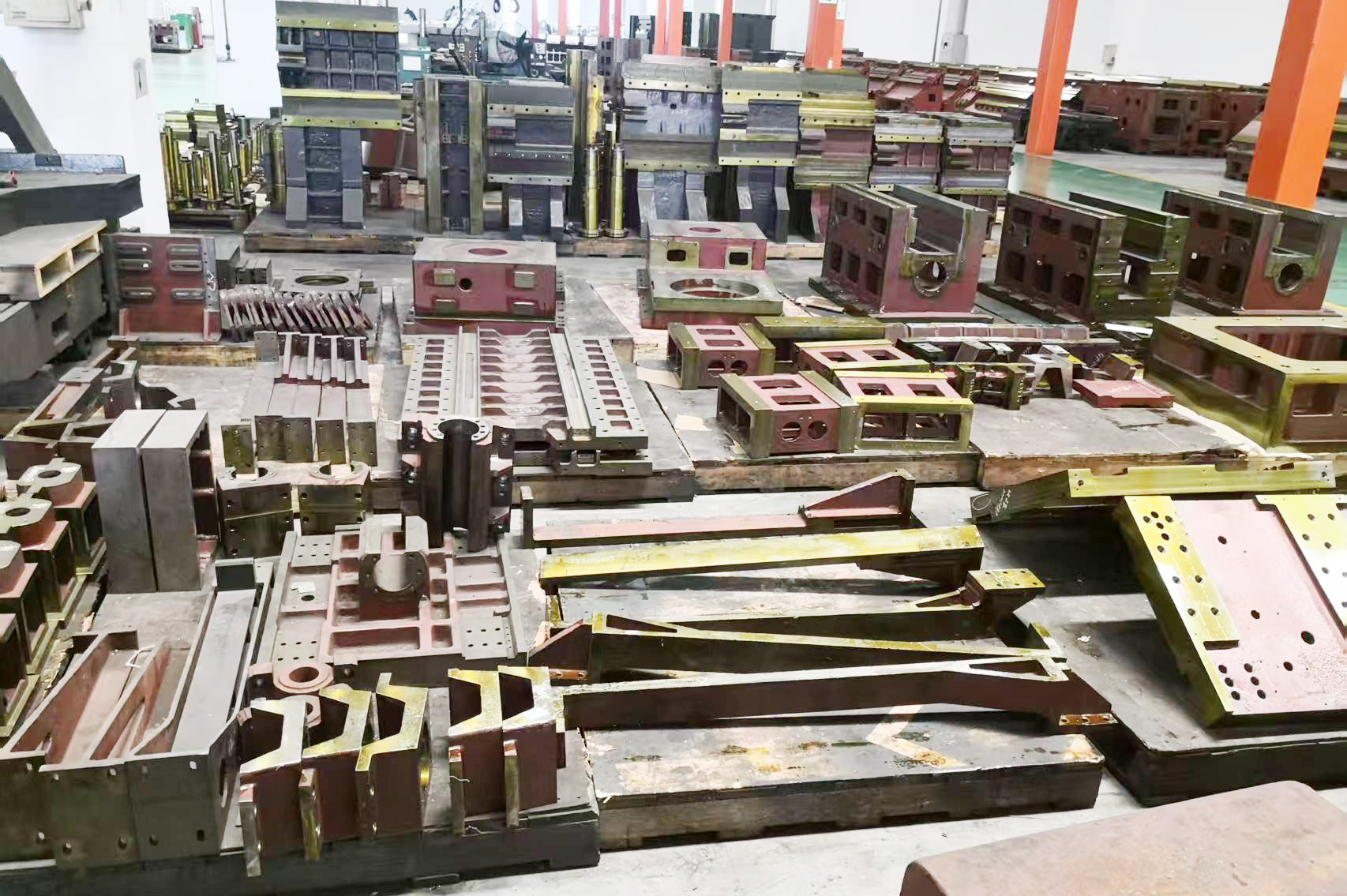

一、灰铸铁成为机床铸件优选的核心原因
灰铸铁之所以广泛应用于机床铸件，核心在于其契合机床运行的三大关键性能：一是优异的减震性，片状石墨可有效吸收机床运转时的振动，避免精度偏移，这对机床床身、工作台等核心铸件至关重要；二是良好的耐磨性与加工性，石墨形成的自润滑效果能降低摩擦损耗，且切削难度低、加工效率高，适配批量生产需求；三是成本可控性，相较于合金材质，灰铸铁熔炼工艺成熟、原料易得，能在保证质量的同时控制生产成本。
此外，灰铸铁铸造工艺稳定性强，通过孕育处理（常用75%硅铁作为孕育剂，加入量为铁水重量的0.25%-0.6%）可避免白口化、细化组织，进一步提升铸件一致性，完全适配机床铸件对精度和稳定性的要求。
二、机床铸件用灰铸铁的核心牌号与选型
机床铸件选用灰铸铁时，需结合载荷等级、精度要求选型，主流牌号及应用场景如下：
- HT200：最低抗拉强度200MPa，适用于轻载机床铸件，如普通机床的拖板、支架等，性价比极高；
- HT250：最低抗拉强度250MPa，强度与加工性均衡，是机床核心铸件主力牌号，广泛用于床身、工作台、立柱等；
- HT300：最低抗拉强度300MPa，抗拉性能更优，适配重载、高精度机床铸件，如重型机床床身、主轴座等。
灰铸铁化学成分需严格把控，常规范围为含碳量2.7%-3.6%、含硅量1.0%-2.5%、含锰量0.5%-1.3%，磷含量≤0.3%、硫含量≤0.15%，确保石墨呈片状均匀分布，兼顾减震性与强度。
三、机床铸件用灰铸铁国内外执行标准对比表
机床铸件生产需遵循对应执行标准，国内灰铸铁标准与国际及主流国家标准高度兼容，以下为核心牌号的标准对比，方便企业对接国内外生产需求：
标准类别 | 标准代号 | 典型牌号 | 最低抗拉强度（MPa） | 适用场景对应 |
|---|
中国标准 | GB/T 9439-2023 | HT200/HT250/HT300 | 200/250/300 | 国内各类机床铸件通用 |
国际标准 | ISO 185:2020 | Grade 200/250/300 | 200/250/300 | 全球通用，出口铸件适配 |
美国标准 | ASTM A48 | Class 25/30/35 | 172/207/241 | 对接美国机床制造需求 |
德国标准 | DIN 1691 | GG20/GG25/GG30 | 200/250/300 | 欧洲机床铸件主流标准 |
日本标准 | JIS G5501 | FC200/FC250/FC300 | 200/250/300 | 日韩机床铸件适配标准 |
注：GB/T 9439-2023参考ISO 185:2020起草，核心性能指标一致，便于机床铸件进出口贸易对接。
四、机床铸件灰铸铁选型总结
综上，机床铸件优先选用灰铸铁材质，轻载场景可选HT200，常规核心铸件选HT250，重载高精度场景选HT300。生产时需严格遵循对应执行标准，确保化学成分与工艺参数达标，既能保障机床运行精度与稳定性，又能适配国内外市场需求。合理的灰铸铁选型，是提升机床铸件品质与市场竞争力的核心前提。
400 005 0361
