球墨铸件的生产是一个系统工程，核心围绕“铁水制备→球化孕育→成型凝固→后续处理”四大环节展开，每个环节的工艺控制直接决定最终产品的球化率、强度、韧性等关键性能，也是区别于普通灰铸铁件生产的核心所在，精准把控各环节参数，是生产优质球墨铸件的前提。

       铁水制备是基础环节，需选用工业生铁、废钢等原材料，通过电炉或冲天炉进行高温熔融，熔炼温度控制在1500℃左右，同时严格控制原铁水纯度，硫含量需低于0.07%，磷含量低于0.1%，避免杂质影响后续球化效果。熔炼过程中，需根据铸件的性能需求，精准调控碳、硅等核心成分比例，确保铁水质量符合后续处理要求。

       球化处理与孕育处理是球墨铸件生产的核心环节，直接决定石墨形态和铸件性能。球化处理的核心是通过添加球化剂，强制石墨呈球状分布，主流采用“冲入法”，将镁合金、稀土镁合金等球化剂放入铁水包底部的球化室，先冲入1/3-1/2的高温铁水，使球化剂快速熔化并与铁水反应，消除硫对球化的破坏，再冲入剩余铁水搅拌均匀，球化剂残余量需控制在0.03%-0.08%，过低则球化不充分，过高则会导致铁水流动性差，产生气孔缺陷。

      孕育处理是为了弥补球化处理后铁水的白口倾向，细化石墨球、促进铁素体/珠光体析出，通常采用“瞬时孕育+随流孕育”的复合方式。瞬时孕育在球化处理后立即加入3-8mm粒度的硅铁孕育剂，加入量为铁水重量的0.2%-0.4%，搅拌10-15秒；随流孕育则在浇注过程中，通过喂料机将0.5-2mm的细粒孕育剂均匀加入浇注流中，加入量0.1%-0.2%，确保孕育效果均匀，最终使石墨球直径控制在10-30μm，球化率≥85%（优质品≥90%）。

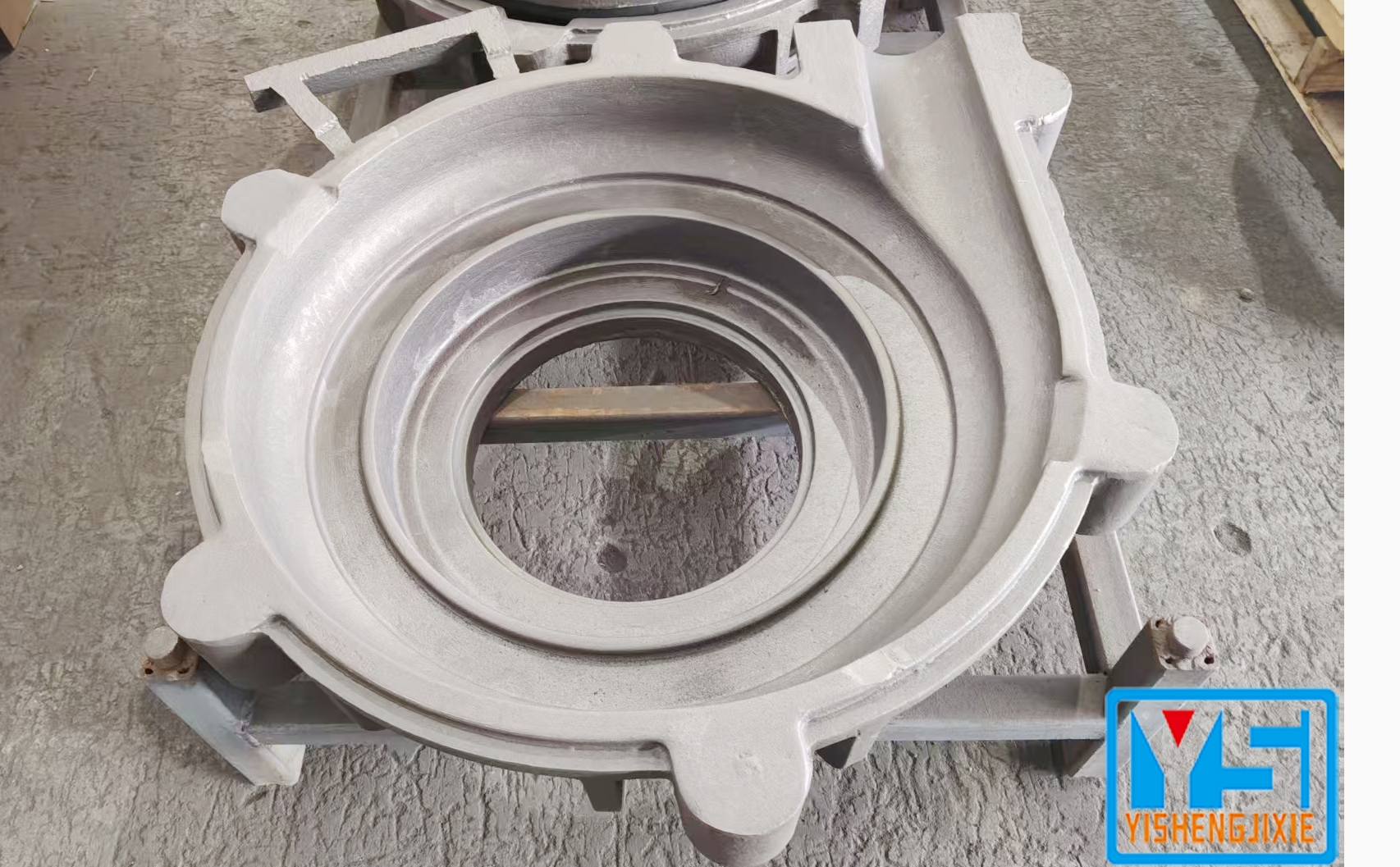

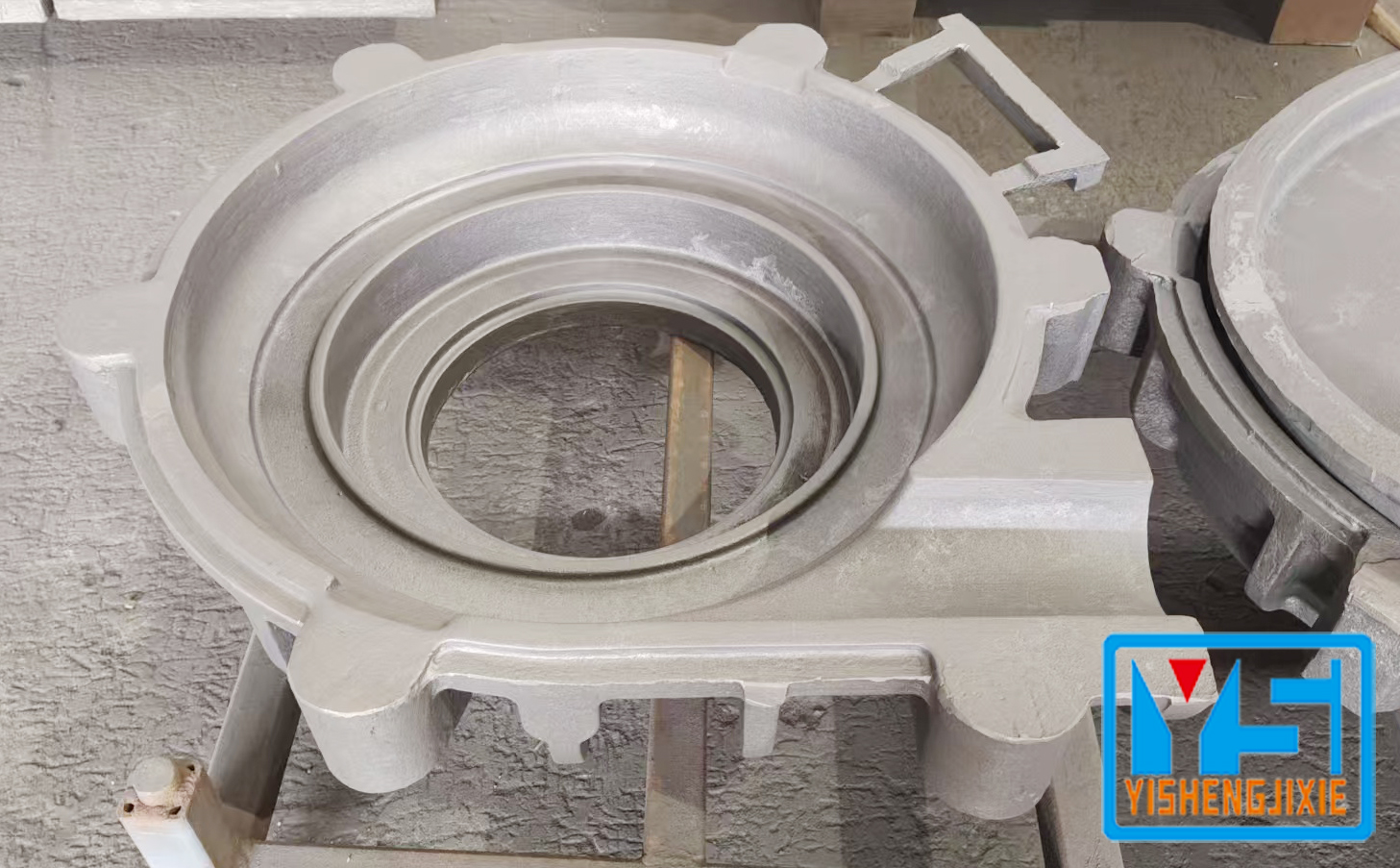

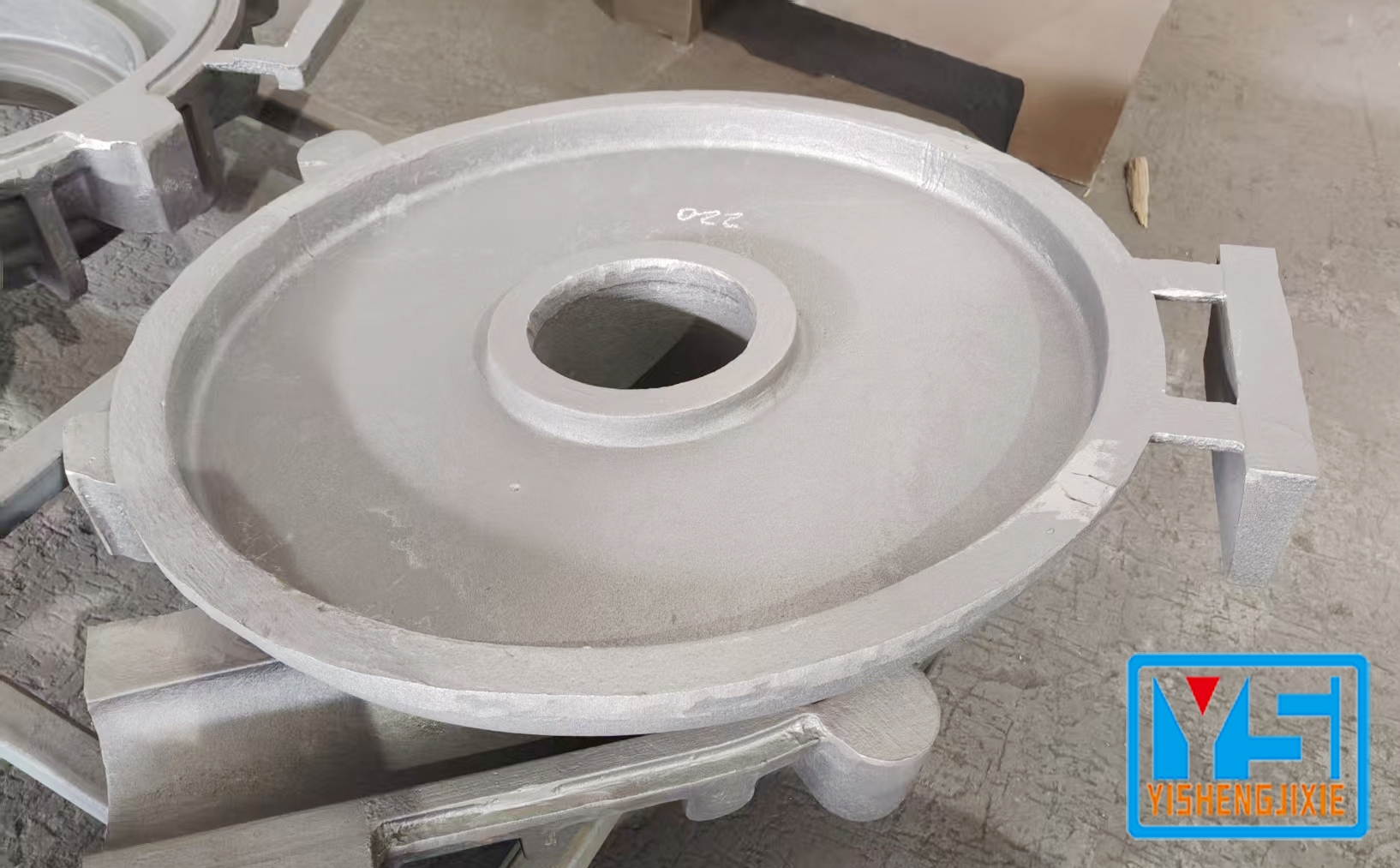

     成型凝固环节需根据铸件形状和尺寸，选用砂型铸造、金属型铸造等合适的成型工艺，控制浇注温度和浇注速度，避免出现缩孔、缩松、裂纹等缺陷；后续处理包括落砂、清理、热处理等，通过退火、淬火等热处理工艺，可进一步优化铸件基体组织，提升力学性能，最终确保球墨铸件符合使用要求。
