针对壁厚 25mm、无合金化、HT300、硬度＞180 HB的灰铁铸件，可直接炉前使用的精准成分 + 碳硅比方案，不加合金也能稳定达标。

一、推荐化学成分（质量分数）

• C：2.90% ~ 3.05%

• Si：1.70% ~ 1.85%

• Mn：0.90% ~ 1.05%（靠 Mn 保珠光体、提硬度）

• P ≤ 0.12%，S ≤ 0.10%

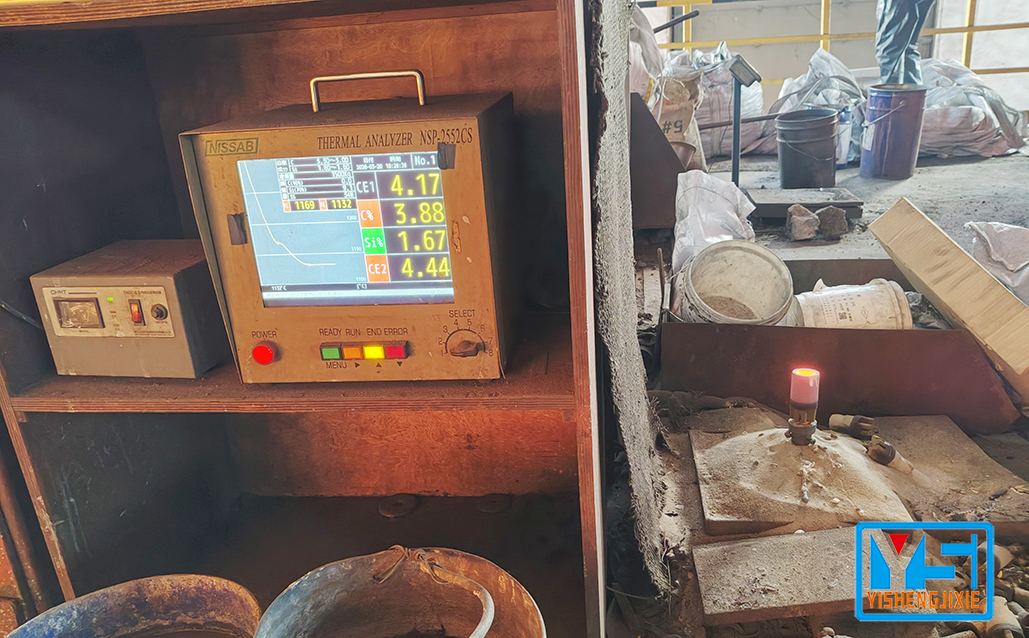

     核心控制指标

• 碳硅比 Si/C：0.59 ~ 0.61

• 碳当量 CE：3.65 ~ 3.75%

       （CE = C + Si/3，这个区间适合 25mm 壁厚无合金 HT300）

二、硬度与组织预期

• 硬度：HB 185 ~ 220（稳定＞180）

• 金相：A 型片状石墨，珠光体≥95%，无明显铁素体、无白口

三、关键工艺（不加合金也达标）

1. 孕育：75 硅铁孕育，0.3~0.4%，瞬时孕育 / 随流孕育

2. 熔炼温度：1480~1520℃

3. 浇注温度：1380~1420℃

4. 25mm 壁厚不用冷铁，正常砂型冷却即可，避免过冷导致硬度过高、加工难等问题。

四、树脂砂关键工艺（必看）

1. 树脂砂冷却慢，容易出铁素体、硬度掉下来，工艺这样配：

2. 孕育：75 硅铁，0.35% ~ 0.45%，强烈建议瞬时 / 随流孕育

3. 熔炼温度：1490 ~ 1530℃

4. 浇注温度：1390 ~ 1430℃

5. 不必加冷铁，正常树脂砂造型即可。
